Zadaniem instalacji wentylacyjnej jest dostarczenie do pomieszczeń odpowiedniej ilości świeżego powietrza – w zależności od ich przeznaczenia oraz liczby przebywających w nich osób.
Świeże powietrze to więcej tlenu, lepsze samopoczucie i wyższy komfort życia. Odpowiednio zaprojektowana instalacja usuwa zużyte powietrze, a w jego miejsce dostarcza powietrze filtrowane, oczyszczone z pyłów i zanieczyszczeń. Dodatkowo może ono zostać podgrzane zimą lub wstępnie schłodzone latem.
Co oznacza „ilość wymian powietrza”?
W wentylacji i rekuperacji często mówi się o liczbie wymian powietrza na godzinę. To nic innego jak ilość powietrza dostarczonego lub usuniętego z pomieszczenia w ciągu jednej godziny – wyrażona w m³.
Przykład:
Jeżeli w biurze mówimy o 3 wymianach na godzinę, oznacza to, że całe powietrze w tym pomieszczeniu zostanie całkowicie wymienione trzy razy w ciągu jednej godziny.
Wentylacja mechaniczna – gdzie znajduje zastosowanie?
Wentylacja polega na dostarczaniu i usuwaniu powietrza bez odzysku ciepła.
- 3–15 wymian powietrza na godzinę
- stosowana w zakładach produkcyjnych, biurach, restauracjach, salach widowiskowych, kuchniach, magazynach
To rozwiązanie dedykowane głównie obiektom użytkowym, gdzie wymagana jest intensywna wymiana powietrza.
Rekuperacja – wentylacja z odzyskiem ciepła
Rekuperacja to system, który nie tylko dostarcza i usuwa powietrze, ale również odzyskuje ciepło z powietrza wywiewanego.
- 0,8–1,5 wymiany powietrza na godzinę
- zastępuje wentylację grawitacyjną
- stosowana głównie w domach i mieszkaniach, ale także w biurach i salach konferencyjnych
Szacuje się, że rekuperacja pozwala zaoszczędzić nawet do 70% kosztów ogrzewania powietrza, które w przypadku wentylacji grawitacyjnej zostałoby bezpowrotnie usunięte na zewnątrz.
Dodatkową zaletą jest możliwość rezygnacji z budowy kominów wentylacji grawitacyjnej, co obniża koszty budowy domu.
Najważniejsze parametry rekuperatora
Wybierając centralę rekuperacyjną, zwracamy uwagę na kilka kluczowych parametrów:
- wydajność (m³/h) – ilość powietrza, jaką urządzenie może przetłoczyć
- sprawność odzysku ciepła (%) – efektywność przekazywania energii
- spręż (Pa) – siła wentylatorów, umożliwiająca przetłoczenie powietrza przez instalację kanałów
- budowa i sposób montażu – urządzenia podwieszane lub stojące
- rodzaj wymiennika ciepła – krzyżowy, przeciwprądowy, entalpiczny, obrotowy
Dlaczego spręż ma znaczenie?
Spręż (podawany w Pa) określa siłę, z jaką wentylatory są w stanie przetłoczyć powietrze przez instalację.
Zbyt mały spręż (np. 100–150 Pa) wymusza krótką i mało rozbudowaną instalację – wentylatory mogą nie poradzić sobie z oporami w sieci kanałów.
W naszej ofercie znajdują się wyłącznie rekuperatory o odpowiednio wysokim sprężu, co daje pewność, że każda kratka lub zawór (anemostat) otrzyma właściwą ilość powietrza, a instalacja będzie działać prawidłowo.
Rekuperatory PRO-VENT – sprawdzone rozwiązania
Od lat rekomendujemy urządzenia marki PRO-VENT – polskiego producenta, wielokrotnie nagradzanego w konkursach branżowych.
Oferowane urządzenia:
- są energooszczędne
- osiągają sprawność odzysku ciepła nawet do 95%
- pracują cicho
- posiadają wysoki spręż w zakresie 350–500 Pa
- mają przemyślaną konstrukcję z możliwością rozbudowy o dodatkowe filtry, nagrzewnice czy wymienniki gruntowe

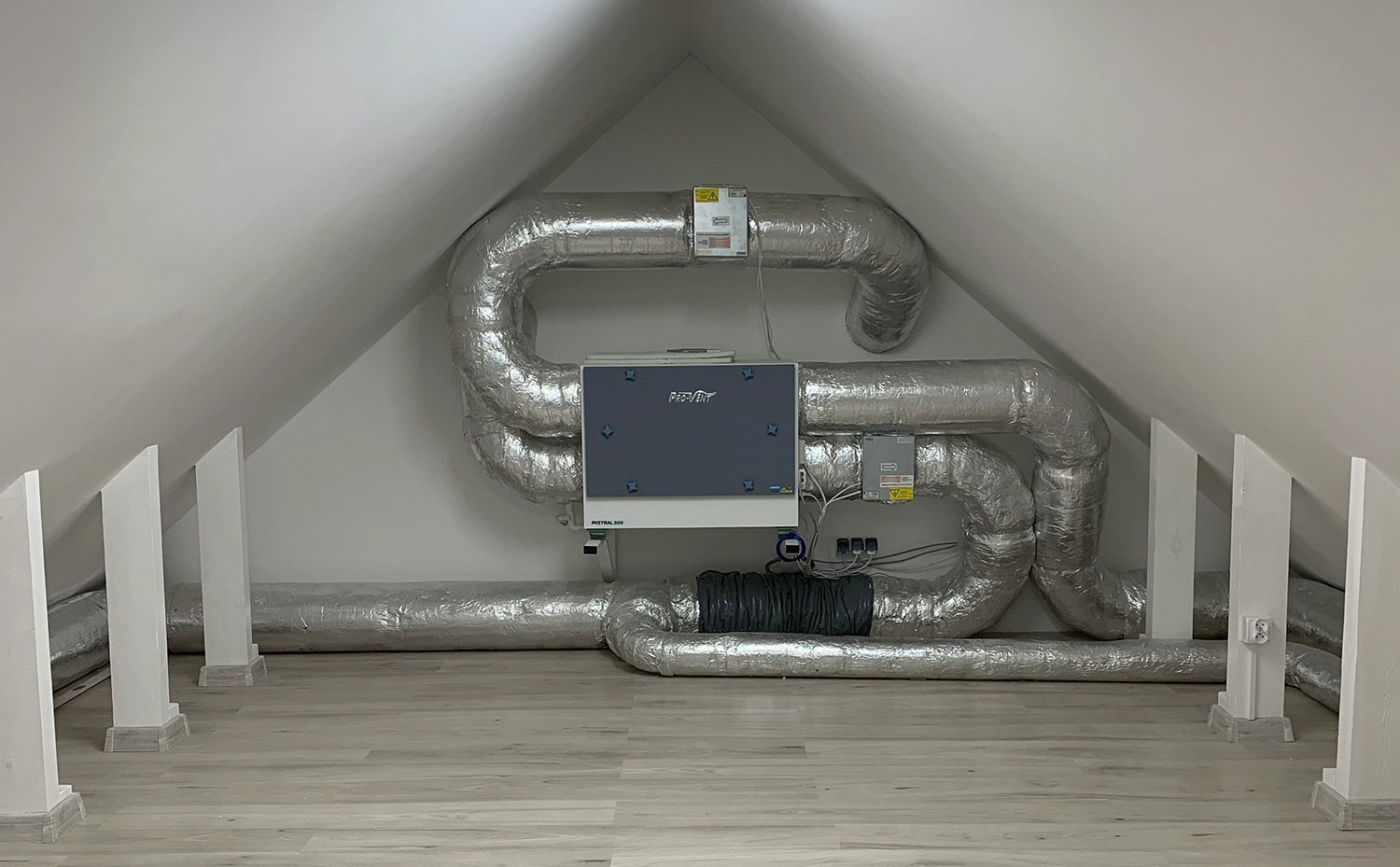

Jak projektujemy instalację rekuperacji?
Projektowanie instalacji to proces oparty na obliczeniach i analizie warunków technicznych budynku.
W ramach projektu:
- obliczamy ilość wymaganych wymian powietrza
- dobieramy odpowiedni rekuperator do warunków montażowych
- wyliczamy prędkość powietrza na zaworach (anemostatach)
- dobieramy średnice i rodzaj kanałów
- wyznaczamy optymalną trasę prowadzenia instalacji
- dbamy o to, by system był wydajny i cichy

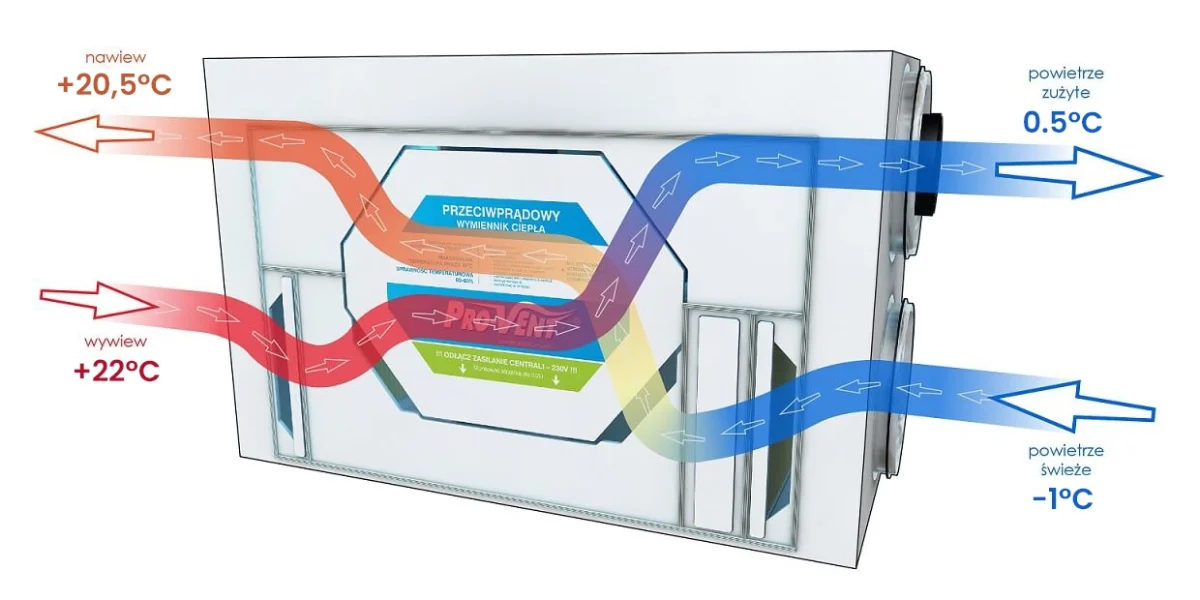

Jak działa wymiennik ciepła?
W wymienniku ciepła powietrze nawiewane i wywiewane przepływa przez wąskie kanały (ok. 5 mm szerokości), ułożone krzyżowo.
Strumienie powietrza nie mieszają się ze sobą, ale przekazują energię cieplną. Zimą ciepło z powietrza wywiewanego ogrzewa powietrze nawiewane, a latem proces działa odwrotnie – powietrze nawiewane jest wstępnie schładzane.
Rodzaje wymienników ciepła
Wymiennik krzyżowy
- powietrze nawiewane i wywiewane płyną w tym samym kierunku
- brak bezpośredniego kontaktu strumieni powietrza
Wymiennik krzyżowy przeciwprądowy
- powietrze płynie w przeciwnych kierunkach
- brak mieszania strumieni
- wyższa sprawność odzysku ciepła
Wymiennik obrotowy
- obracający się rotor z kanalikami
- umożliwia częściowy odzysk wilgoci
- możliwe częściowe mieszanie powietrza (ryzyko przenoszenia zapachów)
- elementy mechaniczne (łożyska) podlegają zużyciu
Wymiennik entalpiczny (krzyżowy)
- wykonany z materiału absorbującego część wilgoci
- przekazuje nie tylko ciepło, ale również część wilgoci do powietrza nawiewanego
- poprawia komfort zimą, ograniczając nadmierne wysuszenie powietrza
